陶瓷粉末输送方式对比：为何气力输送更适配陶瓷粉末输送

陶瓷粉末输送方式对比：为何气力输送更适配陶瓷粉末输送

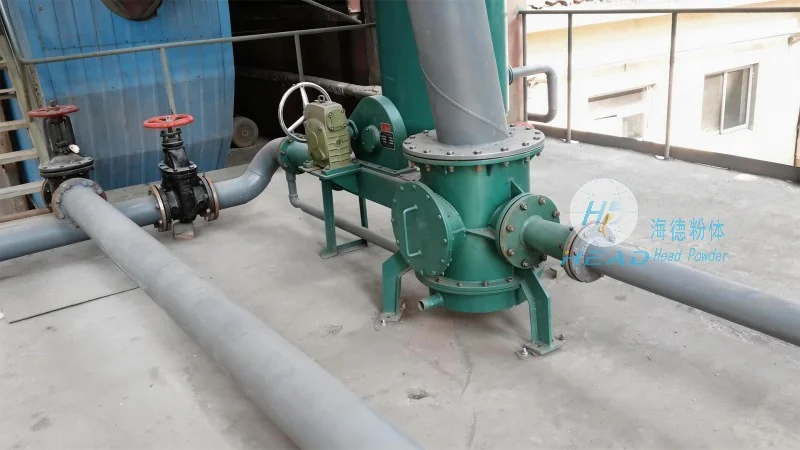

在陶瓷工业的生产流程中，粉末输送环节的效能直接影响着成型质量、能耗成本以及设备寿命。陶瓷粉末具有高硬度、高磨蚀性、易团聚、对水分敏感等特性，传统机械输送方式往往面临设备磨损严重、密封性不足、粉尘污染等问题。近年来，气力输送技术凭借其封闭式管道运输、低磨损、高自动化等优势，正逐步成为陶瓷粉体输送领域的主流选择。本文将从设备原理、能耗对比、维护成本、粉尘控制等多个维度，系统分析螺旋输送、皮带输送、斗式提升机等机械方式与气力输送的核心差异，并结合实际工况数据阐述气力输送在陶瓷粉末场景下的适配逻辑。作为深耕粉体输送领域多年的技术型企业，海德粉体在陶瓷粉末气力输送系统设计与集成方面积累了丰富的现场经验，下文将基于真实案例与行业标准展开深度解析。

陶瓷粉末的物理特性对输送方式的特殊要求

陶瓷粉末通常硬度较高（莫氏硬度7~9），颗粒形态多样（球形、片状、不规则状），且粒径分布范围较广（从数微米到数毫米）。这些特性决定了输送系统必须面对以下挑战：

• 耐磨性需求：高速运动的硬质颗粒会对输送管道及设备内壁造成剧烈磨损，传统机械输送中的螺旋叶片、皮带表面、斗式提升机链轮等部件寿命普遍较短。
• 防尘密封要求：陶瓷微粉（尤其是纳米级或亚微米粉体）极易扬尘，机械输送开式结构难以实现完全密闭，容易污染车间环境并危害操作人员健康。
• 防团聚与防潮：部分陶瓷粉体（如氧化铝、氧化锆）吸湿后易结块，输送过程中的挤压、振动可能加剧团聚，影响下游配料均匀性。
• 流量稳定性：窑炉进料、喷雾干燥塔供料等环节需要稳定的给料速率，机械输送受物料堆积角、湿度变化影响较大，容易出现架桥或冲料。

这些特性使得陶瓷粉末的输送不能简单套用粮食、水泥等物料的成熟方案，而需要针对性设计。气力输送系统通过压缩空气或真空负压驱动粉体在封闭管道内流动，从根本上隔离了外部环境，同时通过调节气速、固气比等参数来适应不同粉体特性。

机械输送方式的主要局限与典型问题

在陶瓷行业早期，螺旋输送机、皮带输送机、斗式提升机等机械方式应用广泛，但实际运行中暴露出诸多短板：

螺旋输送机用于陶瓷粉末的磨损与堵塞风险

螺旋输送依靠旋转叶片推动物料沿U型槽或管状壳体前进。当处理高硬度陶瓷粉末时，叶片边缘与槽底接触区域磨损极快，一般Q235材质螺旋叶片在输送氧化铝粉（Al₂O₃）时，运行约800~1200小时即需更换。此外，细粉容易在叶片与壳体间隙中聚集，导致扭矩增大、电机过载甚至卡死。为解决堵塞，部分企业采用加注润滑液或喷水的方式，但这又会引入水分，违背陶瓷粉体干燥储存的原则。

皮带输送机的扬尘与维护成本

皮带输送适合长距离、大流量输送，但陶瓷粉末的粘附性使得皮带回程时携带大量粉尘，需要配套强力刮板清理系统。即使如此，粉尘飞扬仍然严重，尤其在皮带落料点，每年因粉尘治理投入的除尘器运维费用可能超过输送设备本身的折旧。同时，陶瓷颗粒嵌入皮带表面后会加速皮带龟裂，普通橡胶皮带在输送碳化硅粉末时寿命不足3个月。

斗式提升机的回料与破碎问题

斗式提升机用于垂直提升陶瓷粉末时，存在两个核心痛点：一是料斗在底部挖料过程中容易压碎部分颗粒（尤其对造粒后的球形颗粒），破坏粉体形貌；二是高速回料（料斗内部分物料未被完全倒入出料口）导致无效循环，降低实际输送效率。某陶瓷釉料企业的实测数据显示，斗式提升机在输送粒径D50=45μm的熔块粉时，回料率高达8%~12%，且粉料在反复提升过程中产生大量过细粉尘，影响后续球磨工艺。

气力输送的适配性优势与核心原理

气力输送系统利用气流作为载体，通过正压或负压使粉体悬浮于管道中完成输送。针对陶瓷粉末的特性，其在以下方面具备显著优势：

• 全封闭管道：杜绝粉尘外泄，可轻松满足车间洁净度要求及环保法规。以海德粉体为某氧化锆粉体企业设计的负压输送系统为例，该系统在运行期间车间粉尘浓度长期低于0.5mg/m³，远低于国标要求。
• 无旋转部件接触物料：系统主要磨损部件仅为弯头、换向阀等，且可通过耐磨陶瓷内衬或堆焊处理延长寿命。相较于螺旋叶片每半年更换一次，气力输送弯头选用耐磨陶瓷衬板后，寿命可达3~5年。
• 灵活布局与远程控制：管道可沿建筑结构灵活敷设，不受地形限制。通过PLC与气动阀门配合，可实现多点供料、自动切换、远程监控，大幅减少人力投入。
• 对粉体形貌影响小：稀相气力输送速度通常控制在20~30m/s，颗粒之间以及颗粒与管壁的碰撞力远低于机械挤压，可有效保护陶瓷造粒粉的球形度。

从原理上区分，气力输送主要分为稀相输送、密相输送和栓流输送三种模式。陶瓷粉末通常采用稀相正压输送或密相栓流输送：稀相适合短距离、低浓度场景，气速高、投资低；密相输送则适用于长距离、高浓度、低磨损要求，利用高压气体推动料栓分段前进，显著降低管道磨损与能耗。海德粉体在实际项目中针对不同陶瓷粉体（如氧化铝、碳化硅、滑石粉、硅酸锆等）优化了输送参数，例如在输送D50=10μm的氧化铝微粉时，采用密相栓流模式，固气比达到30~40，输送速度仅为8~12m/s，系统能耗较传统稀相降低约40%。

关键对比维度：能耗、维护与综合成本

为了直观呈现不同输送方式的差异，以下从三个核心维度进行对比分析：

能耗对比

机械输送的能耗主要来自电机驱动以及机械摩擦损耗。螺旋输送机的功率系数（单位输送量的电耗）通常为0.15~0.25 kWh/t·m（吨·米），斗式提升机约为0.08~0.12 kWh/t·m，但需加上辅助除尘系统能耗。气力输送的能耗取决于气压、输送距离与固气比：稀相输送为0.4~0.8 kWh/t·m，密相栓流可降至0.15~0.3 kWh/t·m。表面上看，气力输送能耗略高于部分机械方式，但考虑到机械输送必须配套大功率除尘器（其电耗约占系统总能耗的30%~50%），综合能耗差距并不显著。且气力输送的能耗可通过调节气源、优化管道走向进一步降低。

维护成本对比

机械输送的主要维护项包括：螺旋叶片更换（周期800~2000小时，单套成本2000~8000元）、皮带更换（周期2~6个月，成本依宽度而定）、斗式提升机链条与料斗更换（周期1~2年，成本较高）。此外，减速机、轴承等易损件也需定期保养。气力输送系统的主要维护项为：压缩空气过滤器滤芯更换（周期3~6个月）、管道弯头磨损检查（周期1~3年）、阀门密封件更换（周期6~12个月）。以一条输送能力为10t/h的陶瓷粉体产线为例，年维护综合成本对比：螺旋输送+除尘方案约需8~12万元，而密相气力输送方案仅需4~6万元。

综合成本（TCO）考量

设备初始投资方面，气力输送系统因涉及压缩机、仓泵、管道及自动控制系统，初期投入通常高于机械输送。但若将厂房空间占用、除尘设备投资、人工清理成本、因粉尘导致的设备故障停机损失等因素纳入总拥有成本（TCO），气力输送在3~5年内的综合成本往往低于机械方式。海德粉体曾为某大型陶瓷原料企业进行方案对比：采用多套螺旋输送+斗式提升机方案，初始投资约85万元，5年TCO（含电费、维修、备件、粉尘治理）约为280万元；而采用一套集成式密相气力输送系统，初始投资120万元，5年TCO约为195万元，节省约30%。

技术落地与选型建议

尽管气力输送在陶瓷粉末场景下优势明显，但并非所有工况都适合盲目切换。实际选型时需要重点关注以下因素：

• 物料特性评估：高粘性粉体（如含大量黏土的坯料）若水分超标，在气力输送管道中易粘壁结垢，需配合流化装置或增加气速辅助排空。海德粉体在输送陶瓷球磨料浆的喷雾干燥塔半成品时，会先通过含水率在线检测数据动态调整供气温度。
• 输送距离与高度：水平距离超过200米或垂直高度超过30米时，宜采用密相或中压输送系统，避免因气速过高导致管道过快磨损。同时需设置中间补气站维持流动状态。
• 管道走向与弯头设计：每个弯头都会产生压损与局部磨损，应尽量减少弯头数量，弯头曲率半径建议不低于管道直径的8~10倍。对于输送碳化硅等超硬粉体的弯头，需采用双层套管或陶瓷内衬。
• 供料稳定性：陶瓷粉末在料仓内易出现架桥，需配置破拱装置（如气动振动器、流化板）确保下料均匀。海德粉体在项目中常采用称重式中间仓与旋转给料阀联锁控制，将瞬时流量波动控制在±2%以内。

此外，行业趋势表明，2026年陶瓷行业智能工厂建设将进一步普及，对输送系统的数字化要求提升。气力输送系统天然适合与DCS、MES系统集成，通过流量计、压力传感器、在线粒径分析仪等实现闭环控制。海德粉体已推出基于物联网的远程运维平台，可实时监测管道磨损趋势、预测滤芯更换周期，为客户降低计划外停机风险。

行业案例与数据支撑

以海德粉体服务的某华东地区建筑陶瓷企业为例，该企业原先采用螺旋输送机将釉料车间研磨后的硅酸锆粉（D50=1.5μm）送至搅拌罐，每日输送量约8吨。运行中频繁出现螺旋叶片磨损导致停机，且粉尘浓度超标被环保部门警示。改造为密相气力输送系统后，管道采用304不锈钢内衬氧化铝陶瓷，压缩机选用变频螺杆式，系统综合能耗降低至0.22 kWh/t·m，粉尘排放浓度低于0.3mg/m³。设备投运以来，连续运行18个月未发生故障性停机，仅每6个月更换一次弯头衬板。企业年维护成本从改造前的9.6万元降至3.8万元，且车间通过环保验收。

另一则案例来自某先进陶瓷粉体厂商，其生产的高纯氧化铝粉（D50=0.6μm）对形貌要求极高，原有斗式提升机输送导致部分颗粒破碎，成品合格率下降2%~3%。海德粉体为其定制了一套负压稀相输送系统，管道流速控制在18m/s以下，同时采用特氟龙涂层内壁降低摩擦。改造后颗粒破碎率降低至0.1%以内，产品批次一致性显著提升。

未来展望与技术升级方向

随着陶瓷粉末向超细、高纯、功能化方向发展，输送技术也面临新的挑战。例如，用于锂电池隔膜涂覆的纳米氧化铝粉体，对金属杂质含量要求极严（铁含量＜10ppm），普通碳钢管道无法满足。海德粉体已开发出全陶瓷衬里管道与不锈钢精密阀门组合方案，配合磁选除铁装置，可满足食品级、电子级陶瓷粉体的输送洁净度要求。此外，AI驱动的智能调参系统正在研发中，通过分析管道压力波动频谱，自动优化供气量与加料速率，实现无人化运行。预计到2026年，气力输送系统在陶瓷行业的渗透率将从目前的约35%提升至60%以上，成为新建产线的标准配置。

综合来看，气力输送在陶瓷粉末输送领域并非简单的“替代”机械方式，而是一种从根本上解决磨损、粉尘、物料品质问题的系统性方案。无论是从综合运营成本、环保合规性还是生产自动化程度考量，其对陶瓷粉末的适配性均优于传统机械输送。企业在选择输送方案时，建议结合具体物料参数、工艺布局与投资预算进行综合评估，并与具备陶瓷行业经验的系统集成商深度沟通。海德粉体始终以技术扎实、数据可靠为服务准则，为陶瓷行业提供从方案设计到安装调试的全流程支持。如需进一步了解气力输送系统在陶瓷粉末中的适配方案，可咨询技术人员获取针对性选型分析。（咨询热线：156-6277-7102）
