二氧化钛输送方式对比：为何气力输送更适配二氧化钛输送

二氧化钛输送方式对比：为何气力输送更适配二氧化钛输送

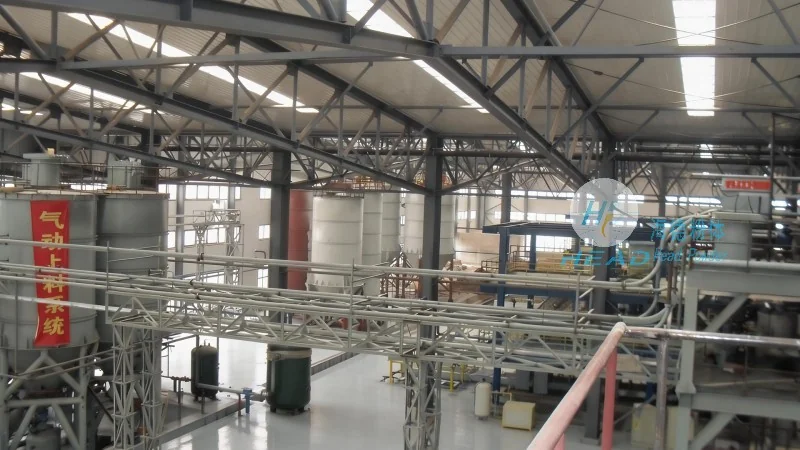

在钛白粉、涂料、塑料、造纸等行业中，二氧化钛作为一种高附加值粉体材料，其输送效率与品质稳定性直接影响生产连续性与成本控制。二氧化钛具有粒径细（通常0.2-0.3微米）、密度低（约4.0-4.2 g/cm³）、易扬尘、强吸附性、高耐磨性等特点，这使得其在输送过程中极易产生粉尘污染、管道磨损、物料团聚等问题。传统机械输送方式，如螺旋输送、皮带输送、斗式提升等，虽然在某些粉体处理场景中表现成熟，但面对二氧化钛的独特物理化学性质时，往往暴露出密封性不足、易残留、能耗高、维护频繁等短板。近年来，随着气力输送技术在粉体工程领域的深度应用，越来越多的生产企业开始转向正压或负压气力输送系统，以实现自动化、密闭化、低损耗的物料转运。本文将从二氧化钛的物料特性出发，系统对比多种输送方式的技术经济指标，深入剖析气力输送为何成为更适配二氧化钛输送的解决方案，并结合海德粉体在钛白粉行业的工程实践，为企业选型提供可落地的数据支撑与决策参考。

从行业趋势来看，2026年全球二氧化钛市场规模预计将突破280亿美元，中国作为最大的生产国和消费国，产能持续扩张的同时，对输送系统的环保合规性与精细化控制提出了更高要求。《工业粉体输送系统安全规范》等标准对粉尘防爆、密闭输送、静电接地等环节均有明确约束。传统的开放式输送方式因扬尘超标、物料损失大而逐渐被淘汰。气力输送凭借其全封闭管路、低残料率、易于实现多点投料与集中控制等优势，在新建产线中的采用率已超过65%。但值得注意的是，并非所有气力输送系统都能适配二氧化钛——选型需综合考虑管径、气速、料气比、弯头曲率半径等参数，否则可能加剧物料破碎或管道磨损。因此，本文也将结合海德粉体多年积累的工程数据，提供选型关键参数与常见误区规避建议，帮助企业在技术迭代中做出更优判断。

二氧化钛的物料特性与输送挑战

二氧化钛（TiO₂）是一种白色无机颜料，分为锐钛型和金红石型两种晶型，广泛应用于涂料、油墨、塑料、橡胶、造纸、化纤、化妆品等领域。其物料特性可归纳为以下几点：

• 超细粒径与低休止角：二氧化钛的一次粒径通常在0.2-0.5微米范围内，经后处理包膜后平均粒径约0.3-0.8微米。其休止角一般为35°-45°，流动性较好但极易扬尘，在空气中悬浮浓度超过25g/m³时即达到粉尘爆炸下限。
• 高吸油量与强吸附性：二氧化钛表面经硅、铝等无机包膜处理后，比表面积较大（10-30 m²/g），对水汽及有机小分子有较强吸附能力。在输送过程中若环境湿度较高，易吸潮结块，导致管道堵塞。
• 高莫氏硬度与耐磨性：二氧化钛的莫氏硬度约为6-7，接近石英砂，对输送管道、弯头、阀门等部件有显著磨蚀作用。未经耐磨处理的普通碳钢管线，在气力输送条件下使用寿命通常不超过6个月。
• 静电积聚风险：二氧化钛属于高电阻率粉体（体积电阻率通常大于10¹⁰ Ω·cm），在气力输送过程中因颗粒间剧烈碰撞易产生静电积聚，若不采取有效的静电接地与导流措施，可能引发火花放电事故。

这些特性决定了二氧化钛输送系统必须同时满足密封性、防爆性、耐磨性与低残留等要求。传统机械输送方式在这些维度上存在明显短板，而气力输送则通过流态化技术、管道设计优化及智能控制，实现了对上述挑战的系统性应对。

传统机械输送方式的局限性分析

在二氧化钛的生产与使用场景中，常见的机械输送方式包括螺旋输送机、皮带输送机、斗式提升机及振动给料机等。以下逐一分析其适用性缺陷：

• 螺旋输送机：适用于短距离、低扬程的粉体输送，但二氧化钛的高吸附性会导致物料在螺旋叶片及管壁内壁严重粘附，每次停机后残留量可达总输送量的1%-3%，不仅造成原料浪费，更影响批次切换时的产品纯度。此外，螺旋输送的挤压作用会破坏部分二氧化钛的包膜结构，导致分散性下降，影响下游应用性能。
• 皮带输送机：在开式输送中，二氧化钛的超细粉尘极易飘散，工作环境PM2.5浓度可超标数十倍。密闭式皮带机虽能部分解决扬尘问题，但皮带跑偏、托辊磨损、物料撒落等问题仍频繁发生，运维成本高企。同时，皮带的弹性伸缩导致输送精度受限，难以满足精确配料需求。
• 斗式提升机：用于垂直提升时，二氧化钛在料斗中易因振动和重力挤压而结块，尤其在提升高度超过20米时，料斗卸料不彻底的问题突出。斗链的磨损件更换周期短，且设备体积庞大，占用厂房空间多。
• 振动给料机：在水平短距离输送中较为常见，但振动噪声大、能耗高，且对二氧化钛的超细颗粒无法实现稳定流化，容易出现断流或喷涌现象，控制精度较差。

综合来看，机械输送方式在二氧化钛场景下的共性问题可概括为：密封性不足导致粉尘泄漏与环境污染；残留率高影响产品纯度与批次一致性；耐磨性差导致设备寿命短、停机维护频繁；无法实现自动化远程控制，难以融入现代化智能工厂体系。这些问题不仅增加运营成本，更可能因环保处罚或安全事故给企业带来巨大风险。

气力输送系统的技术原理与适配优势

气力输送是利用压缩空气或惰性气体作为动力介质，在封闭管道内将粉体物料以悬浮流或栓流形式输送到指定位置的技术。根据气流与物料的混合方式，可分为正压输送、负压输送及密相输送等类型。针对二氧化钛的物料特性，气力输送展现出以下核心优势：

全密闭管道实现零扬尘与低损耗

气力输送系统的输送管道、弯头、阀门及接收仓均为全封闭设计，物料在管内流动，与外界环境完全隔离。对于二氧化钛这种极易产生微尘飞扬的粉体，全密封结构可确保作业场所的粉尘浓度低于国家职业卫生标准（GBZ 2.1-2019规定二氧化钛粉尘PC-TWA为10mg/m³）。实际工程案例中，采用海德粉体设计的气力输送系统后，客户车间粉尘浓度从改造前的28mg/m³降至1.5mg/m³以下，同时物料损耗率由传统的2.5%降低至0.3%以内。这意味着一套年处理量5万吨的二氧化钛生产线，每年可减少物料损失超过1000吨，按当前市场均价计算，直接节省成本约1200万元。

料气比与流速的精准调控减少破碎与磨损

二氧化钛的易碎性与高硬度并存，要求输送过程中既要避免颗粒碰撞破碎，又要控制管道磨损。气力输送可通过调节料气比（通常为5-15 kg/kg）、输送风速（12-25 m/s）及弯头曲率半径（R≥6D）等参数，实现物料在管道内的低能耗、低磨损输送。例如，在正压稀相输送中，适当降低风速至15m/s以下，可使颗粒碰撞速度减小，破碎率降低至0.1%以下；而在密相输送中，物料以柱塞状前进，颗粒间的相对运动极小，尤其适用于对颗粒完整性要求极高的表面处理型二氧化钛。海德粉体在多个钛白粉项目中所采用的自适应供料装置与耐磨弯头（内衬氧化铝陶瓷），可将弯头使用寿命提升至10万小时以上，远优于普通碳钢弯头的3000-5000小时。

智能化控制实现精确配料与远程运维

现代气力输送系统通常配备PLC/DCS控制系统，可实时监测管道压力、风速、料位、输送量等参数。对于二氧化钛这种需要精确配比的应用场景（如涂料生产中二氧化钛与树脂的配比误差需控制在±0.5%以内），气力输送可通过称重传感器与变频调速风机实现闭环控制，确保输送精度。此外，系统还支持远程诊断与预警，当管道出现堵塞、泄漏或风机异常时，系统可自动停机并推送故障信息至运维人员手机端。2025年后，随着5G技术及数字孪生平台在粉体工程领域的渗透，海德粉体已为多家客户部署了基于物联网的气力输送运维系统，使设备综合效率（OEE）提升至92%以上，非计划停机时间减少70%。

适应复杂工艺布局与多点多工序输送

二氧化钛在工厂中常需要从仓库输送至研磨、混合、包装等多个工位，甚至需要在不同楼层之间实现多点分料。气力输送管道可以灵活布置在厂房顶部或管廊中，不占用地面空间，且可通过旋转分配器或换向阀实现一管多路输送，极大简化了工艺线路。例如，在某年产10万吨的钛白粉综合项目中，海德粉体设计了一套正压密相输送系统，通过一台罗茨风机同时向6个包装料仓和2个配料罐供料，总输送距离达180米，垂直提升高度35米，系统运行稳定，各点配料误差均控制在±0.3%以内，远优于传统机械输送方案的多台设备并行模式。

气力输送与机械输送的综合对比数据

以下基于海德粉体在多个二氧化钛项目中的实际运行数据，对两种主流输送方式进行技术经济指标对比：

• 能耗对比：气力输送单位能耗约为0.8-1.2 kWh/t（与输送距离和高度相关），螺旋输送为1.5-2.0 kWh/t，皮带输送为0.6-1.0 kWh/t。但考虑皮带输送的扬尘回收系统额外能耗后，总能耗气力输送与皮带输送接近。
• 维护成本：气力输送因无机械转动部件直接接触物料，年维护费用约为设备投资的3%-5%；螺旋输送因叶片和管壁磨损严重，年维护费用可达设备投资的8%-12%。
• 物料损失率：气力输送闭环系统损失率在0.1%-0.3%之间，机械开式输送损失率为1.5%-3.5%。
• 输送距离：气力输送单级可达500米以上，机械输送一般不超过100米。
• 防爆性能：气力输送可配合惰性气体保护与静电接地，满足粉尘防爆要求；机械输送因存在机械摩擦热源，防爆改造难度大。

综合来看，气力输送在环保、精度、自动化、长距离输送等方面具有不可替代的优势，尤其是对于二氧化钛这种高价值、高污染的粉体，其全生命周期成本（LCC）通常比机械输送低15%-25%。

选型要点与行业发展趋势

尽管气力输送在二氧化钛领域优势突出，但并非所有气力输送方案都适合。企业在选型时需重点关注以下几点：

• 输送相态的选择：对于未经表面处理或不要求颗粒完整性的二氧化钛，优选正压稀相输送（气速18-25m/s），成本较低；对于包膜后颗粒或严格要求不破碎的场景，应选用密相栓流输送（气速4-10m/s），虽初始投资增加约20%，但综合收益更高。
• 管材与弯头材质：建议主管采用耐磨不锈钢（如304或316L），弯头必须使用双金属耐磨复合管或内衬陶瓷结构，曲率半径不小于6倍管径。海德粉体研发的热熔陶瓷弯头，通过离心浇铸工艺使陶瓷层厚度达8-12mm，可承受二氧化钛高速冲刷超过8万小时。
• 供料装置选型：常规旋转供料器容易因二氧化钛粘附导致卡料，建议采用插板阀+文丘里喷射器组合或特氟龙涂层旋转阀。海德粉体独有的低压损喂料仓，通过流化床结构使物料提前预流化，供料稳定性提升30%以上。
• 静电与防爆措施：管道法兰需配置铜导线跨接，系统接地电阻小于4Ω；在干燥地区使用时应设置静电消除环；对于密闭空间内的输送系统，建议配套惰性气体（如氮气）保护，使氧含量控制在8%以下，彻底消除爆燃风险。

展望2026-2028年，二氧化钛气力输送技术将呈现三大趋势：一是智能化程度进一步提升，基于边缘计算的自优化控制算法可根据管道实时压力自动调节供料量与气速，实现免人工干预的稳定运行；二是模块化与预制化设计，海德粉体已推出系列化标准输送单元，现场安装时间缩短60%；三是绿色低碳化，变频风机与余热回收技术的结合可使系统综合能耗再降低12%-15%。

结语：以科学选型驱动二氧化钛输送效益升级

二氧化钛作为工业制造中的关键粉体原料，其输送环节的工艺水平直接决定了产品的品质稳定性、生产成本与环保合规性。通过对多种输送方式的系统对比，气力输送在密封性、低损耗、高精度、长寿命与自动化适配方面展现出显著优势，已成为大型钛白粉生产企业的首选技术路线。然而，成功实施气力输送系统需要充分结合物料特性、工艺布局、产能规模与预算限制，进行定制化的方案设计。海德粉体深耕粉体输送领域，拥有超300个二氧化钛及相关粉体项目经验，能够为客户提供从物料物性测试、系统仿真模拟到设备制造安装的全流程服务。在2026年行业竞争加剧的背景下，企业应摒弃经验主义的选型思维，以数据驱动的决策逻辑评估输送系统的综合效益。若您正在规划二氧化钛输送产线或希望升级现有系统，欢迎与海德粉体技术团队深入交流，获取更具针对性的选型建议与落地方案。海德粉体（咨询热线：156-6277-7102）致力于以专业的技术与可靠的设备，助力每一家客户实现粉体输送环节的价值突破。
